西克應用 | 常見多面掃物流應用

物流應用的多面掃，經常分為兩面掃，三面掃，四面掃，五面掃和六面掃。顧名思義，就是需要讀取包裹的幾個面，就叫做幾面掃。當然還有固定式掃碼，也叫單面掃。

我們由簡入繁的開始了解。

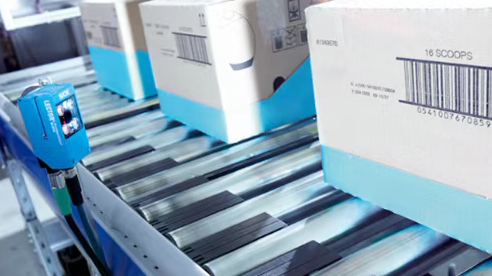

01單面掃：


單面掃可分為：頂掃，側掃，底掃，前端掃，后端掃

頂掃：從頂部對包裹進行包裹條碼識別

側掃：從左右兩側進行包裹條碼識別

底掃：從輸送線的縫隙去識別包裹底部條碼（最小輸送線縫隙可支持35mm）

前端掃：從包裹的前端面的角度去識別包裹前端面的條碼

后端掃：從包裹的后端面的角度去識別包裹后斷面的條碼

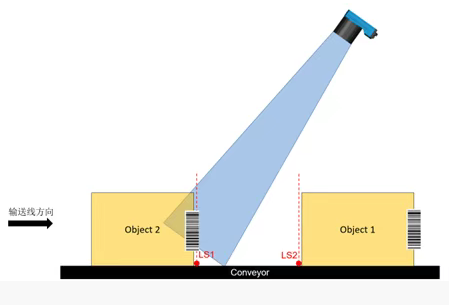

前端掃碼

推薦常用型號：Lector61x,Lector62x，Lector63x，CLV系列，OPS290等。

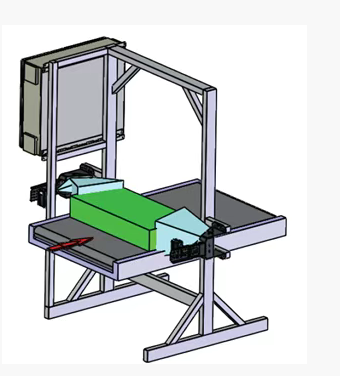

02兩面掃：


常見的兩面掃指的是從輸送線兩邊去讀取包裹的左右兩面條碼。

當然也存在其他的特殊應用需求，例如需要讀取包裹的前后面，任意組合面等。

推薦常用型號：Lector61x,Lector62x，Lector63x，CLV系列等。

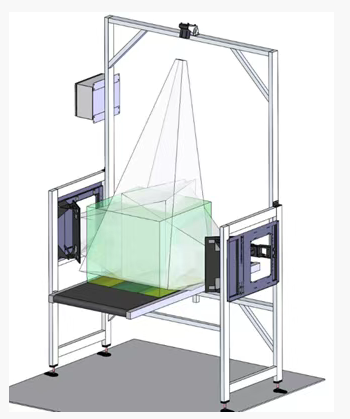

03三面掃：


三面掃常見的是掃描頂面，左右側面的條碼。當然有特殊情況下，也會存在要求讀取任意三個面的條碼，因此設計方案也會隨之改變。

推薦常用型號： Lector63x，Lector85x等。

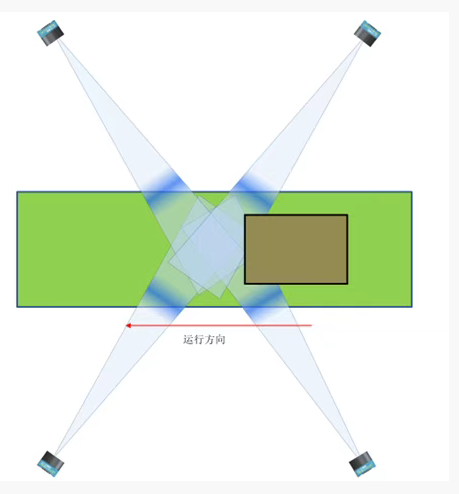

04四面掃：


四面掃常見的是掃描包裹前端面，后端面，左右側面的條碼。當然有特殊情況下，也會存在要求讀取任意四個面的條碼，因此設計方案也會隨之改變。

推薦常用型號：Lector65x，Lector85x，ICR890等。

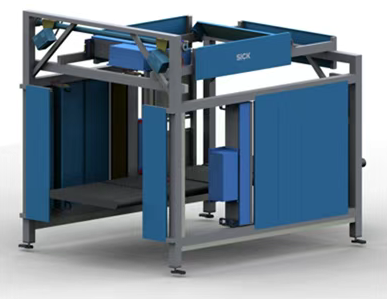

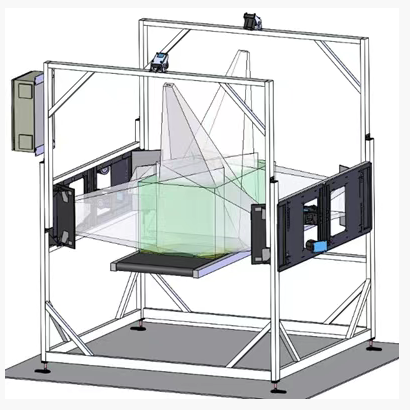

05五面掃：


在常見的五面掃中，面陣相機和線掃相機的安裝布局圖稍有不同，但是實現的效果都是讀取五個面的條碼。


在SICK的專有設計中，我們還有一款特殊的三相機五面掃應用。也就是在頂部，左右側面各自安裝一個線性相機來覆蓋五個面的條碼。將線掃相機成像質量高的功能發揮到最大。側面的相機可以用來讀取前端面+側面或者后端面+側面的讀碼以此覆蓋五個面的讀碼效果。

在使用該三相機五面掃的讀碼配置時，需要注意以下幾點：

1：包裹偏轉角度不宜過大

2：包裹間距需要評估是否滿足性能要求

推薦常用型號：Lector65x，Lector85x，ICR890等

6六面掃：

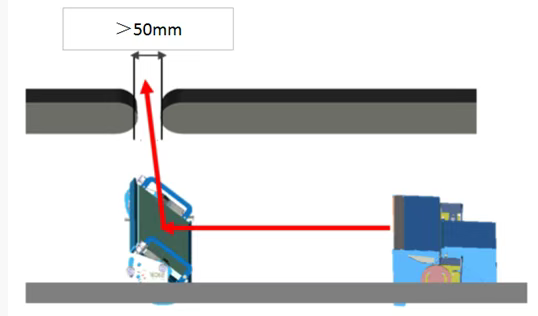

六面掃就是在上述五面掃的情況下，增加底部條碼讀取。


SICK對于底部掃碼有大量的應用案例，性能可靠。在小間隙的掃碼情況下，線性相機和面陣掃碼不同，線性相機可對底部照片一次成像進行條碼解析。面陣相機將需要對條碼信息看清楚，因此需要的條碼縫隙相對較大，容易造成卡包的情況。當然，面陣相機對于底部各自有各自的理解和技術應用。因此小編在這里就不去解析和分析，感興趣的小伙伴請對特殊技術自行研究。

SICK有專門的設計團隊來提供特殊的設計應用，來符合當前的應用需求。在最終交付的設備中，將會提供一份詳細的安裝設計圖紙以及電氣連接圖紙供現場調試安裝使用。

推薦常用型號：Lector65x，Lector85x，ICR890等。

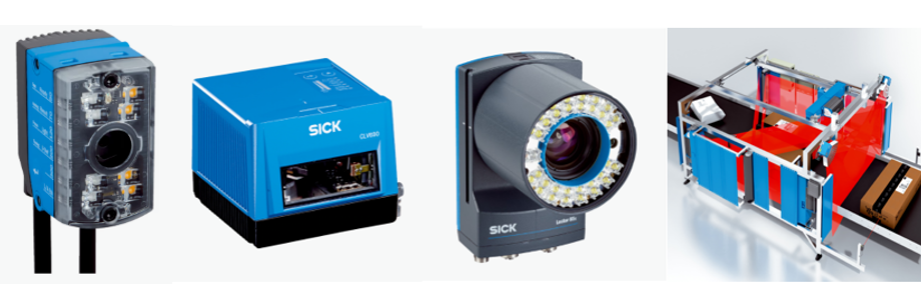

Lector61x面陣相機讀碼、CLV系列激光讀碼器、Lector 系列面陣相機讀碼器、ICR系列線掃相機讀碼器.png
